摘要:
随着电网新技术的发展，分布式储能成为推进智能电网建设，增强电网优化配置的重要依托技术。针对广东电网目前对新能源接入、提高电能质量、供电可靠性等方面的需求，提出分布式储能是满足上述需求的重要技术手段，介绍了储能设备的主要分类、特点及功能，并结合实例，对分布式储能设备在各领域的具体应用进行了研究，最后对分布式储能设备在广东省的发展提出了指导性意见。 Abstract:With the development of power grid technology, distributed energy storage becomes an important technical support which promotes smart grid construction and enhances the optimal allocation of grid. In this paper, based on the requirements of new energy access, improving power quality, improving the reliability of supplying electric and power distribution station in Guangdong power grid, presents that distributed energy storage is an important technical means to meet the above requirements, introduces the categories, features and functions of the energy storage device, combined with examples, the specific applications of distributed energy storage device in various fields has been studied, finally presents the guided suggestions to the development of distributed energy storage device in Guangdong Province. -
![]()

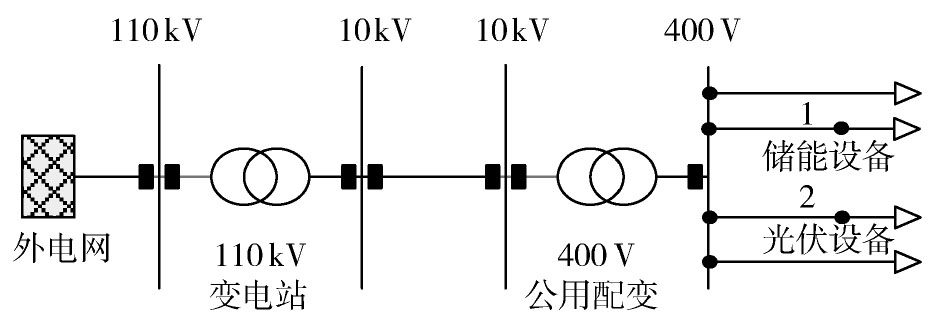

图 4 光伏及储能设备配合接入配网侧示意图
Figure 4. Interconnection Diagram of Storage Device and PV to Grid
表 1 典型分布式储能系统的性能特征参数
Table 1
Performance parameters of typical distributed energy storage syetem 储能方式 典型功率/MW 能量密度/(W·h·kg-1) 使用寿命/次 效率/% 安全性 维护量 对环境有无污染 飞轮储能 0.005～1.5 5～50 10 000 90 一般 较大 无 超级电容器 0.01～1 2～5 10 000 95 高 小 无 铅酸蓄电池 0.1～1 100 1 000 70 高 较小 有 钠硫电池 0.1～10 760 5 000 90 一般 大 无 铁锂电池 0.1～10 500 4 000 85 较高 较大 无 液流电池 0.1～100 100 13 000 80 高 较大 无
下载: 导出CSV

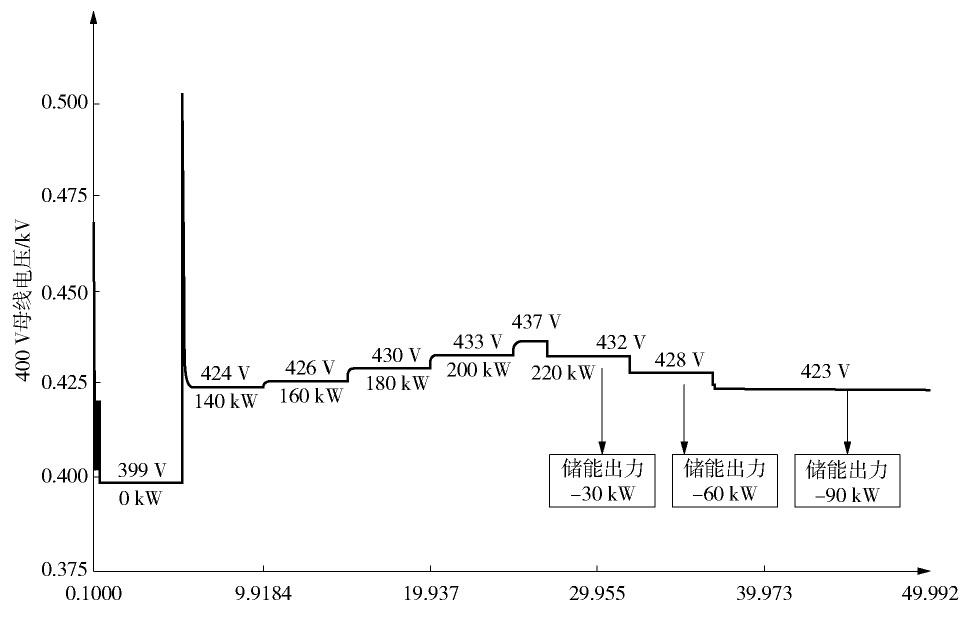

表 2 仿真结果
Table 2
Simulation Results 时间/s 光伏出力 储能充电功率 储能功率占比/% 母线电压/额定电压/% 电压是否越限 0 0 0 0 99.75% 否 5 140 0 0 106% 否 10 160 0 0 106.5% 否 15 180 0 0 107.5% 是 20 200 0 0 108.25% 是 25 220 0 0 109.25% 是 27 220 30 13.6% 108% 是 32 220 60 27.3% 107% 否 37 220 90 40.9% 105.75% 否
下载: 导出CSV
-
[1] 梁有伟，胡志坚，陈允平. 分布式发电及其在电力系统中的应用研究综述 [J]. 电网技术，2003，27(12): 71-75, 88. LIANG YouWei, HU zhijian, CHEN Yunping. A Survey of Distrbuted Generation and Its Application in Power System [J]. Power System Technology, 2003, 27(12): 71-75, 88.
[2] 刘林玉，刘建戈. 基于DSP和IPM的分布式储能装置 [J]. 电力电子技术，2009, 43(4): 55-57. LIU Linyu, LIU Jiange. Distributed Energy Storage Based on DSP and IPM [J]. Power Electronic Technology, 2009, 43(4): 55-57.
[3] 陆晓楠，孙凯，黄立培，等. 孤岛运行交流微电网中分布式储能系统改进下垂控制方法 [J]. 电力系统自动化，2013，37(1)：180-185. LU XiaoNan, SUN Kai, HUANG Lipei, et al. Improved Droop Control Method in Distributed Energy storage Systems for Autonomous Operation of AC Microgrid [J]. Automation of electric power, 2013, 37(1): 180-185.
[4] 蒋凯，李浩秒，李威，等. 几类面向电网的储能电池介绍 [J]. 电力系统自动化，2013，37(1)：47-53. JIANG Kai, LI Haomiao, LI Wei, et al. On Several Battery Technologies for Power Grids [J]. Automation of Electric Power, 2013, 37(1): 47-53.
[5] 丁明，陈忠，苏建徽，等. 可再生能源发电中的电池储能系统综述 [J]. 电力系统自动化，2013，37(1)：19-25，102. Ding Ming, CHEN Zhong, SU Jianwei, et al. Optimal Control of Battery Energy Storage System Based on Variable Smoothing Time Constant [J]. Automation of electric power, 2013, 37(1): 19-25，102.
[6] 刘胜永，张兴. 新能源发布式发电系统储能电池综述 [J]. 电源技术，2014，36(4)：601-605. LIU Shengyong, ZHANG Xing. Survey on Energy Storage Battery in Renewable Energy Distributed Generation System [J]. Power Supply Technology, 2014, 36(4): 601-605.
[7] Dunn B, Kamath H, Tarascon J. Electrical Energy Storage for the Grid: a Battery of Choices [J]. Science, 2011, 334(6058)：928-935.
[8] 梁亮，李建林，惠东. 大型风电场用储能装置容量的优化配置 [J]. 高电压技术，2011, 37(4): 930-936. LIANG liang, LI Jianlin, HUI Dong. Optimization Configuration for Capacity of Energy Storage System in Large-scale Wind Farm [J]. High Voltage Engineering, 2011, 37(4): 930-936.
[9] 邱培春，葛宝明，毕大强. 基于蓄电池储能的光伏并网发电功率平抑控制研究 [J]. 电力系统保护与控制，2011，39(3)：29-33. QIU Peichun, GE Baoming, BI Daqiang. Battery Energy Storage Based Power Stabilizing Control for Grid-Connected Photovoltaic Power Generation [J]. System Power system Protection and Control, 2011, 39(3): 29-33.
