-
摘要:[目的] 为了应对我国西藏某输变电工程中遇到的高原地区盐渍土硫酸盐强腐蚀性环境，对混凝土结构耐久性进行特殊方案设计，以提高混凝土的抗腐蚀性能。[方法] 通过研究硫酸盐对混凝土的腐蚀机理，分析影响混凝土耐久性的因素，找到防止或减轻硫酸盐对混凝土侵蚀的技术措施。[结果] 结合工程实际情况确定了混凝土配合比，并在混凝土中添加抗硫酸盐类侵蚀防腐剂，提高了变电站灌注桩、承台等地下混凝土结构抗腐蚀性能。[结论] 研究成果给硫酸盐强腐蚀性环境下的混凝土耐久性设计提供了参考。
-
关键词:
- 盐渍土 /
- 硫酸盐强腐蚀 /
- 混凝土耐久性 /
- 抗硫酸盐类侵蚀防腐剂 /
- 灌注桩
Abstract:[Introduction] This paper aims to do specially design for durability of concrete structure to improve the corrosion resistance of concrete which is in strong sulfate corrosive environment of saline soil in a power transmission project in Tibet.[Method] Analyzed the corrosion mechanism of sulfate to concrete and the influencing factors of the durability of concrete. At last found out the technical measures to prevent or reduce the erosion of concrete.[Result] Combined with the actual situation of the project, we finally determine the concrete mix ratio, and add anti-sulfate corrosion preservatives in the concretet to improve the durability of underground concrete structures such as pouring pile and cap foudation.[Conclusion] This work provides some guidance for the durability design of concrete under strong sulfate corrosive environment. -
李辉
-
![]()

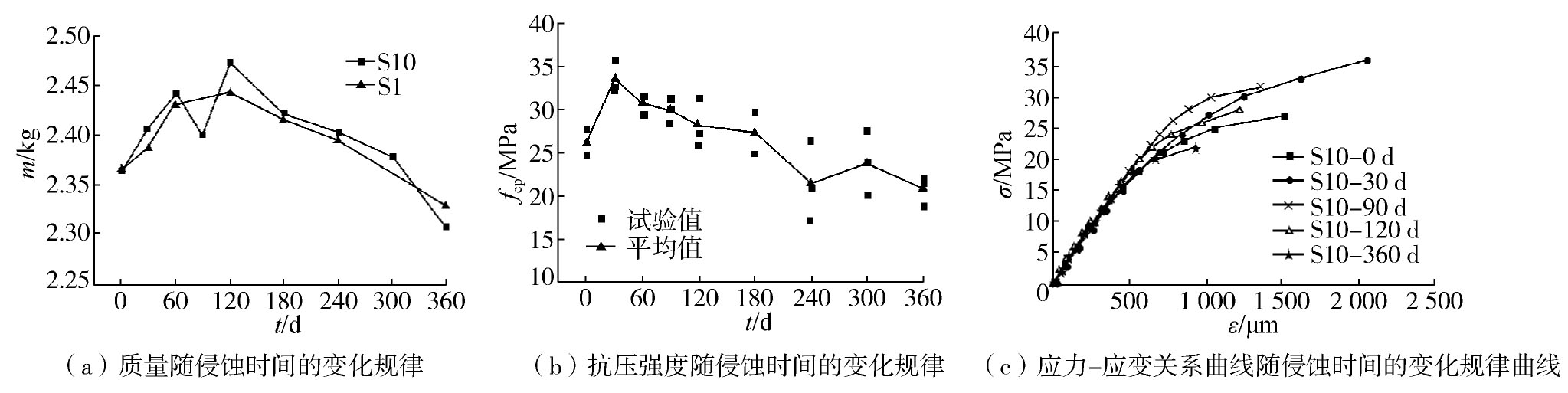

图 1 混凝土质量及强度经时劣化规律
Figure 1. Quality and strength of concrete deterioration law over time
表 1 添加抗腐蚀添加剂性能表
Table 1
Add anti-corrosion additive performance table 混凝土性能 参考值 混凝土抗硫酸盐类侵蚀防腐剂掺量 水泥质量8%～12% 抗蚀系数 K≥0.85 膨胀系数 E≤1.50 耐腐蚀性 抗硫酸盐极限浓度(K值)/g·l-1＝10～15重量损失率(ΔW) <5%
混凝土减水率(GB 8076—87规定)>10%抗压强度比>100%抗冻融性 相对动弹性模量(P)>60%
下载: 导出CSV
表 2 灌注桩混凝土性能要求与规范对照表
Table 2
Concrete performance requirements for piles compare with the specification 钻孔灌注桩混凝土要求 《工业建筑防腐设计规范》(GB50046—2008)规定 设计采用 混凝土强度 不低于C40 C40 最小水泥用量/(kg·m-3) 340 380 水灰比 不宜大于0.40 不大于0.4 抗渗等级 不应低于S8 不低于S12 钢筋的混凝土保护层厚度/mm 不应小于55 80
下载: 导出CSV
-
[1] 张冬菊. 盐渍土地区工程地基设计与防腐处理 [J]. 青海大学学报(自然科学版)，2000，18(6): 23-28. [2] 中华人民共和国建设部. 工业建筑防腐蚀设计规范：GB 50046—2008 [S]. 北京：中国计划出版社，2008. [3] 卢永成. 硫酸盐与氯盐强腐蚀环境桥梁钻孔灌注桩防腐蚀对策 [J]. 城市道桥与防洪，2014，8(8): 70-72＋10. [4] 储王应. 灌注桩混凝土抗硫酸盐侵蚀试验研究 [J]. 混凝土，2012(6): 40-42. [5] 王海龙，董宜森，孙晓燕，等. 干湿交替环境下混凝土受硫酸盐侵蚀劣化机理 [J]. 浙江大学学报(工学版)，2012，46(7): 1255-1261. [6] 韩宇栋，张君，高原. 混凝土抗硫酸盐侵蚀研究评述 [J]. 混凝土，2011(1): 52-56＋61. [7] 金雁南，周双喜. 混凝土硫酸盐侵蚀的类型及作用机理 [J]. 华东交通大学学报，2006，23(5): 4-8. [8] 吴丹虹. 混凝土抗硫酸盐侵蚀研究综述 [J]. 粉煤灰，2014(2): 40-42. [9] 贺传卿，李永贵，王怀义，等. 硫酸盐对水泥混凝土的侵蚀及其防治措施 [J]. 混凝土，2003(3): 56-57＋51. [10] 陈波，张文潇，白银，等. 混凝土强度对盐渍土地区钻孔灌注桩耐久性的影响 [J]. 水电能源科学，2016，34(6): 165-168. [11] 李栋林，左玉玺，王劲武，等. 高压输电线路耐腐蚀灌注桩的混凝土配方研究现状及建议 [J]. 电工研究，2013(3): 56. [12] 黄勇祥，张卫东，林芳，等. 特高压工程灌注桩基础防腐措施研究 [J]. 山东电力技术，2016，43(5): 76-78. [13] 中华人民共和国国家发展和改革委员会. 混凝土抗硫酸盐类侵蚀防腐剂：JC/T 1011—2006 [S]. 北京：中国建材出版社，2006. [14] 万华. 强腐蚀土壤地区特高压线路砼基础施工技术 [J]. 宁夏电力，2014(3): 14-19. -
期刊类型引用(2)
1. 赵高文，王卓，胡亦奇，徐志军，郭梦真，李镜培. 多源-多离子耦合作用下水泥胶砂硫酸盐腐蚀机理. 同济大学学报(自然科学版). 2024(08): 1286-1296 .
百度学术
2. 秦云强，郑欣欣. 高原混凝土耐久性改善与评价方法综述. 青海交通科技. 2021(06): 80-86 . 百度学术
其他类型引用(4)
计量
- 文章访问数: 826
- HTML全文浏览量: 108
- PDF下载量: 27
- 被引次数: 6
